一、設備主要特點及優勢

1、特殊工藝不傷材料：設備擁有自主發明防刮傷專利結構 ，工作臺面無需加裝任何防刮傷材料（如 電木板，橡膠板等）任何鋁型材在設備運動過程中不會因摩擦而拉傷材料表面；

2、剩余尾料短：自主研發普通機型尾料可短至 120mm，比同行業標準機型尾料縮短 2倍以上，無尾 料機型尾料可短至 30mm，為廣大用戶大大節約材料成本;

3、切割穩定精度高：全系列設備采用橫向進刀方式，保證其切割穩定性；

 4 、不同長度切割：全自動設備可實現同一根材料多段不同長度的切割 ，節約人工換料時間，伺服系 統送料，送料精度穩定，效率更高；

5、環保微量潤滑系統：全系設備配備微量冷卻潤滑系統，可延長鋸片使用壽命 30%以上，切割材料 表面光滑無毛刺，配備專業吸塵裝置，讓鋁屑不在滿天飛；

 6、專利升降式送料機構 ：設備具有自動升降功能 ，減小阻力，確保二次送料或送料機構回退時不 帶料

7、設備整機接地，可有效避免漏電造成觸電的安全隱患；

8、設備采用多吸塵口，配備大功率吸塵器，有效提高鋁屑回收效率。

二、設備技術參數

序號	名稱	說明	名稱	說明
1	輸入電源	380V/50Hz	設備型號	SDY-QF500-B
2	電機轉速	2850Pr/min可變頻調速	送料精度	±0.1mm
3	電機功率	15KW	切割平面度	±0.05mm
4	工作氣壓	0.6-0.8MPa	切割垂直度	±0.05mm
5	主軸軸徑	25.4mm	鋸片直徑	500mm/505mm
6	冷卻裝置	微量潤滑	進刀方式	橫向進刀
7	進給動力	伺服系統	自動送料長度	15-850mm
8	主軸精度	0.005mm	循環模式	自動往復循環
9	進給速度	0-6m/min	切割寬度	340mm

10	送料有效單次行程	850mm	切割高度	145mm以內
11	尾料剩余長度	理論120mm	重量	約1500KG
12	分離退刀功能	具備	外形尺寸	約2400*1750*1850

三、設備配置參數

1	設備型號	SY-QF500-B	雙德譽自主研發制造
2	配機鋸片	500/505*4.0*30*80/50T	國產合金鋸片
3	PLC	3GA60MT	三菱
4	人機觸控界面	7寸	威倫
5	24V控制電源	LRS-100-24V	臺灣威倫
6	低壓控制電器		法國施耐德/正泰
7	鋸切主軸一體電機	15KW2850Pr/min	國產
8	變頻器	15KW	國產/臺達
9	送料滾珠絲桿	3220	臺灣TBI
10	送料方形導軌	30-C01	臺灣鼎翰
11	鋸切滾珠絲桿	2510	臺灣TBI
12	鋸切方形導軌	30-C01	臺灣鼎翰
13	浮動氣缸	DA80*5	臺灣亞德客
14	送料伺服系統	1.0KW	WSK/臺達
15	鋸切伺服系統	1.0KW	WSK/臺達
16	刀具微量潤滑系統	0.03ml/次	SDYCUTTER

四、易損件清單

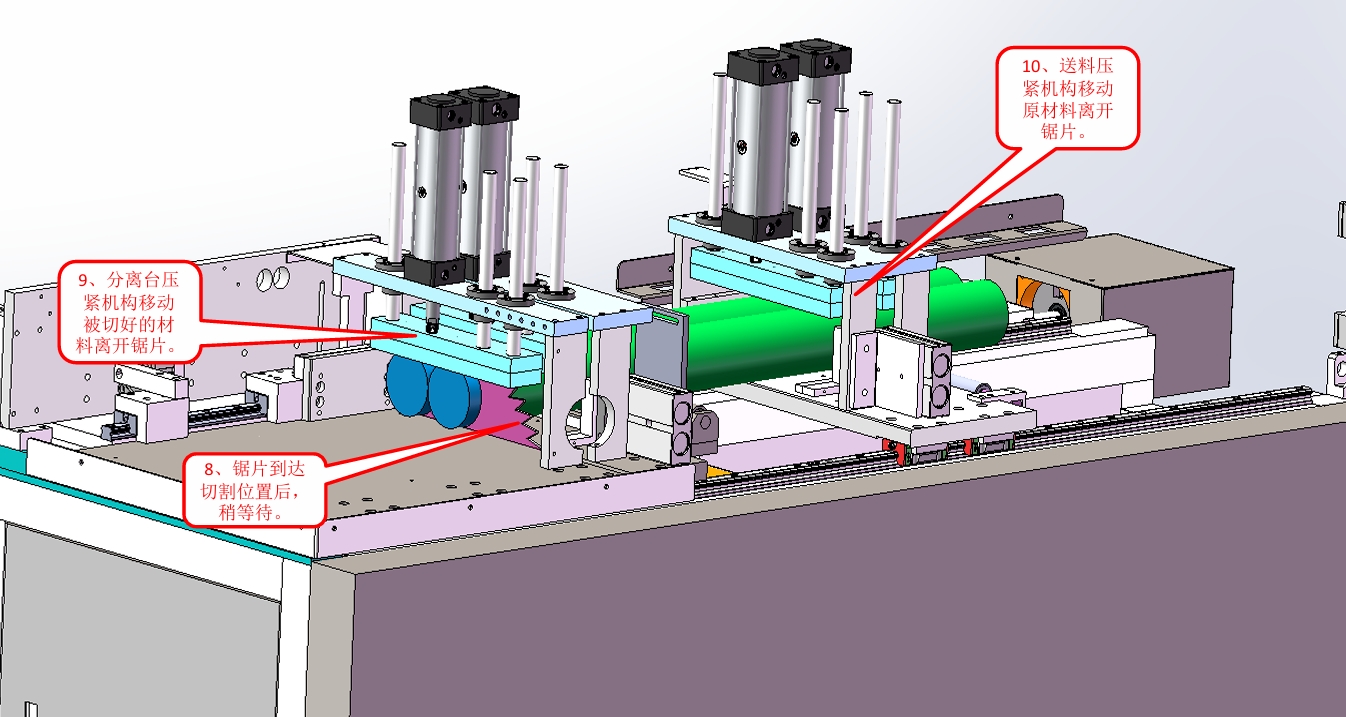

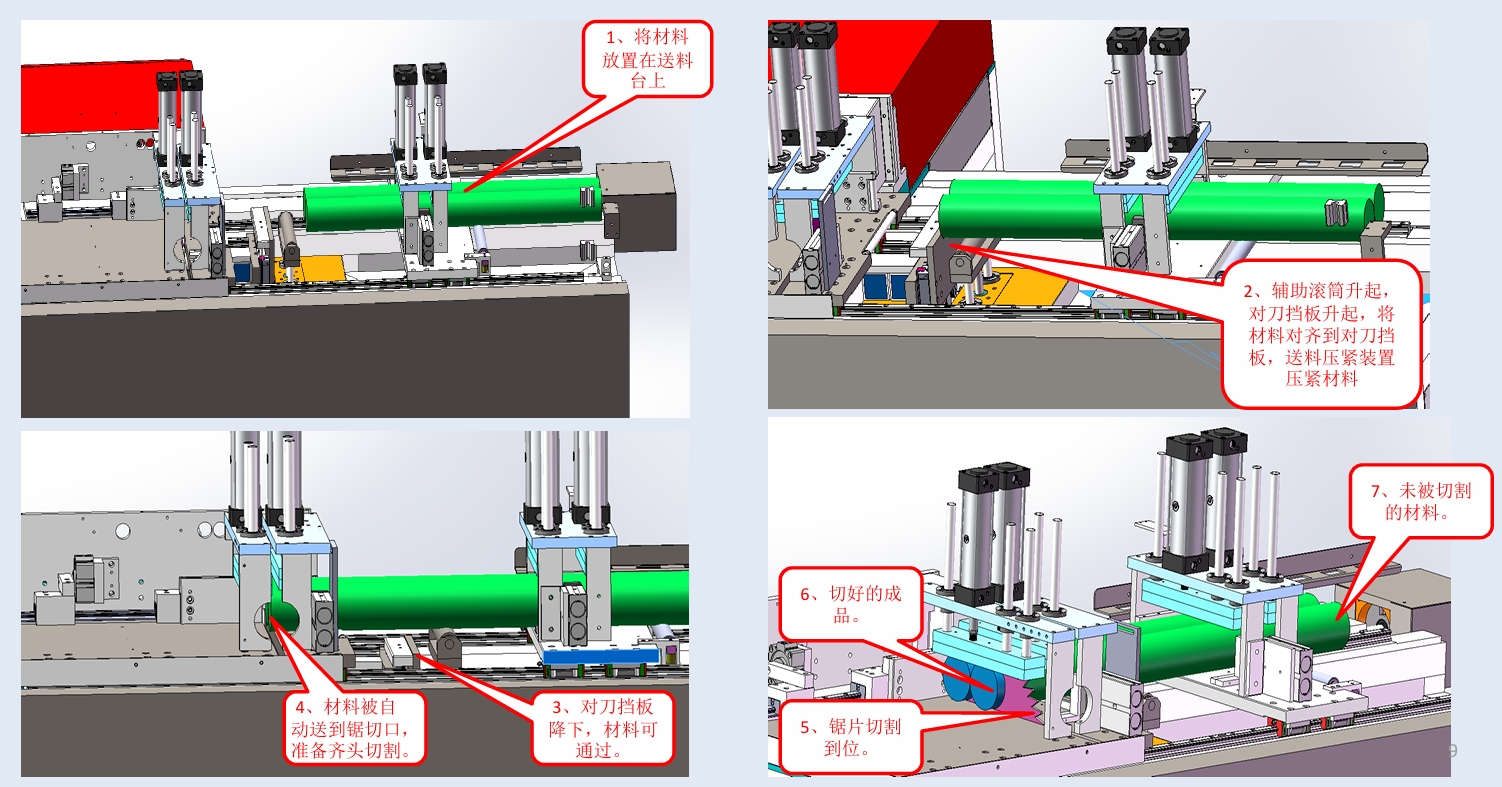

五、內部示意圖

六、試切視頻
